| 产品参数 | |||
|---|---|---|---|
| 品牌 | 国电南自 | ||
| 安装形式 | 未知 | ||
| 组合结构 | 未知 | ||
| 保护性质 | 未知 | ||
| 加工定制 | 否 | ||
| 额定电压 | 220v | ||
| 额定电流 | 5a | ||
| 产品认证 | ccc | ||
| 重量 | 5kg | ||
| 可售卖地 | 全国 | ||
| 型号 | dgt801uc | ||

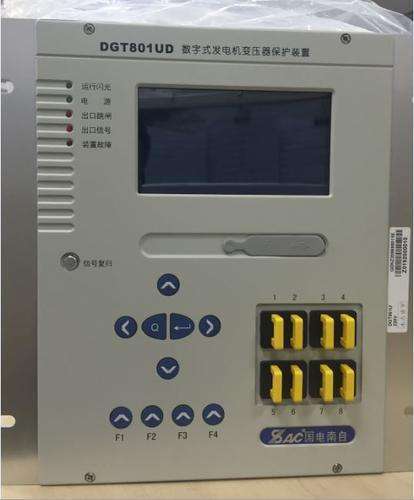

dgt801u 系列装置包括 dgt801u-b、dgt801u-c、dgt801u-d、dgt801u-e、dgt801u-f，它们的硬件和
软件模式完全相同，所不同的只是硬件资源数及机箱液晶屏大小，详见表 1.1。它采用特有的双电源双 cpu
并行处理技术，结构先进，性能优良，调试和维护人性化，运行可靠安全。
dgt801u 系列装置保护软件包含了 600mw～1200mw 机组所需要的全部保护功能。工程配置时通过图形
化定义软件可灵活选配各层装置所需的保护模块，使各层 dgt801u-b（或 c、d、e）装置完成了各异的保
护功能，若干层 dgt801u-b（或 c、d、e）装置组合后完成各种容量发电机变压器保护。
1.2.2 dgt801u-c 应用范围
dgt801u-c 装置，硬件资源适中，适用于大中小型发电机变压器保护。
1.2.3 dgt801u-d 应用范围
dgt801u-d 装置，硬件资源简洁，一般适用于小型发电机变压器保护，并具有保护测控功能。
1.2.4 dgt801u-e 应用范围
dgt801u-e 装置，可专门用于需独立组柜的机组非电量保护，亦可用于机组电气量保护。
1.2.5 dgt801u-f 应用范围
dgt801u-f 装置，专门用于需独立组柜的机组非电量保护。
.jpg)
1.3 保护功能
dgt801u 系列装置保护软件完全模块化，包含 600mw～1200mw 机组所需要的全部保护模块均已固化在
装置程序芯片中。通过图形化定义软件灵活选配，即可满足大中小型各类发电机变压器保护的配置要求。
? 发电机定子短路主保护
发电机纵差动保护
发变组差动保护
发电机不完全纵差动保护
发电机裂相横差保护
发电机高灵敏横差保护
发电机纵向零序电压式匝间保护
? 发电机定子单相接地保护
发电机 3u0 定子接地保护
发电机 3i0 定子接地保护
发电机高灵敏三次谐波电压式定子接地保护
发电机注入式定子接地保护
发电机选择性定子接地保护
? 发电机励磁回路接地保护
发电机注入式转子一点接地保护
发电机乒乓式转子一点接地保护
发电机转子二点接地保护
? 发电机定子短路后备保护
发电机过流保护
发电机电压闭锁过流保护
发电机负序过流保护
发电机阻抗保护
? 发电机异常运行保护
发电机失磁保护
发电机失步保护
发电机逆功率保护
发电机程跳逆功率保护
发电机零功率保护
发电机频率异常保护
发电机过激磁保护（定、反时限）
发电机过电压保护
发电机低电压保护
发电机对称过负荷保护（定、反时限）
发电机不对称过负荷保护（定、反时限）
发电机励磁回路过负荷保护（定、反时限）
